澄江伸缩门安装与调试

1、预埋轨道：

（1）首先在伸缩门体的中心位置的“头”“尾”设两个点用木匠的黑线弹出一条直线，然后以30公分为一个单位在所需安装导航磁铁位置打上交叉点，及为画好与导航磁铁垂直90度开澄江伸缩门和关澄江伸缩门限位磁铁（要考虑伸缩门体惯性）关伸缩门限位磁铁位置之间以30公分为一个单位画上若干个交叉点。

（2）用直径Φ10的冲击钻在交叉点位置打若干个固位孔，再用直径Φ22冲击钻把这若干个固位孔孔位扩大至放固位孔的要求。

（3）将所准备好的所有磁铁全部放在一起，并全部一个极性朝上，清洁地面后进行安装（使用锤子安装磁铁时，不要损坏磁铁，用其他物品隔开敲击）。

2、固定门体：将门体放入轨道，用冲击钻在尾部的底撑打两个固位孔，使用专用固定卡确定位置，用地脚膨胀螺钉固定。

3、限位开关：在门体的开、关位置各打5个放磁铁的固位孔，放入磁铁即可，安装磁铁方式与预埋轨道一致，5个放磁铁的固位孔紧挨。 　　

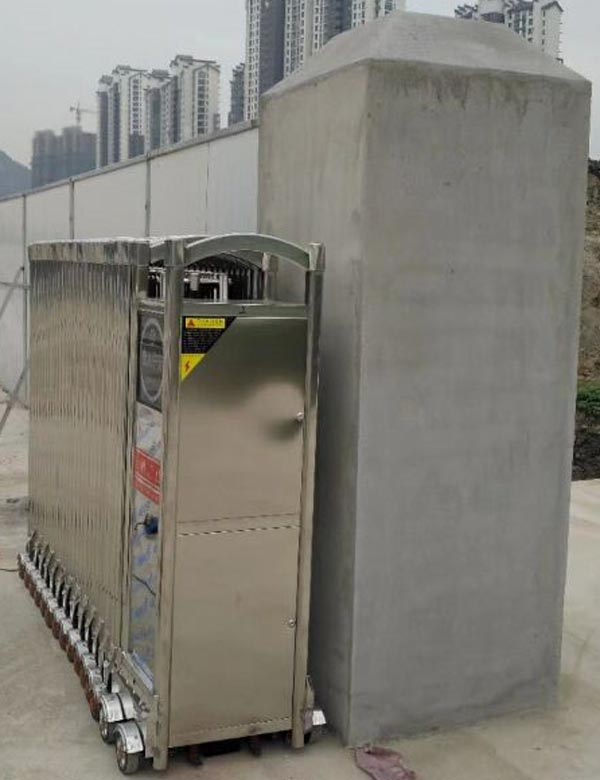

4、固定控制盒：控制盒可以装在机头箱内，也可移至离主机10米之内的室内，一般情况下安装在机头箱内。如有需要澄江伸缩门，在不主动说明的情况下,我们会自主把固定控制盒安装在机头箱内再发货,买方就无需考虑固定控制盒的问题。

5、连接线路：一般情况下,我们公司的澄江伸缩门都会将除电源线之外的线路安装好,再发货。如有特殊情况,严格按接线图依次接好相对应的连线（严禁在通电状态下接线），接线要牢固，端子与端子之间不能短路，并捡查线路是否正确。

6、调试： 　

（1）首先用手动的方式人工推拉门体，检查门体运行是否正常，在确定门体运行正常的情况下，方可接通电源。

（2）接通电源，控制盒电源指示灯亮，按“开”按纽，“开”指示灯亮，门体能自动打开至设定的限位处自动停止。按“关”按纽 ，“关”指示灯亮，门体能自动关闭至设定的限位处自动停止。 　　

（3）在调试运行过程如发现门体运行限位不准确，可调整限位开关的高度。

（4）调试运行5次以上，如一切正常方可投入使用。
